高腐蚀性化工厂生产车间数据采集解决方案

　　一、工业数据采集模块

　　工作环境;高腐蚀性。

　　硬件：贴片电子元件。

　　防护：对整套的PCB板做二次特殊防护。

　　接线：采用化工企业专业的接线防护处理，降低故障率。

　　稳定性：结构简单故障率低。

　　二、ZigBee数据传送模块

　　接线：ZigBee无线通讯协议，不存在腐蚀和破坏性。

       如果采用有线传输的话，线缆腐蚀非常快，使用寿命低，增加企业项目成本，换线缆也比较麻烦。

　　通讯数据量：完全满足化工厂离散数据采集。通讯稳定性：每个模块传送距离2km,并且模块组网方式为蜂巢组网，非常适合化工 企业离散的数据采集。

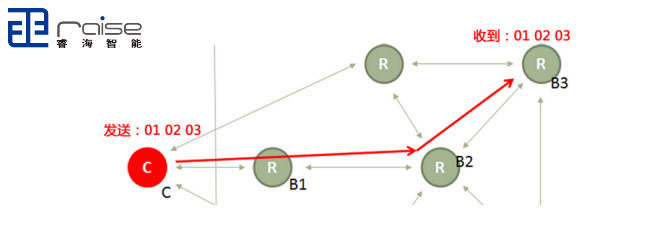

　　无线网络自动维护：MESH网络的最大特点是自动路由及动态维护路由，如图C与B3通讯，如不能直接到达，会通过B1、B2将数据送到B3,而且当B1、B2损坏时，会自动寻找新的路由路径，并且维护工程师配合我公司的软件可以清晰的看到所有节点的路由路径和信号强度。

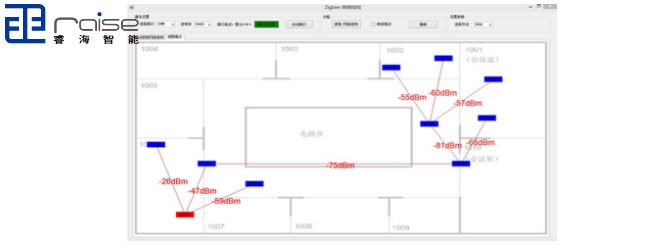

　　网络路由可视化：配合我公司的应用软件，可清晰的知道整个ZigBee网络的结构(所有节点的路由关系，以及所有节点之间的信号强度，极大方便用户的调试和组网)。

　　一、现场报警人机操作

　　防护等级：IP67。

　　功能：在车间现场采集点安装此系统可进行光报警和报警方面的人机互动，在不进入总控室的情况下可看到车间的报警情况，并且配合车间语音系统可精确地判断出报警点。

　　二、无线移动客户端

　　功能：根据化工厂离散的数据采集开发一套无线客户端系统，可在车间的监控点进行简易的可视化的监控，此客户端一般用在环境较恶劣的场合，适合在高温、室外、湿度大、弱腐蚀、较大粉尘、不方便走线的场合运行，在客户端上，可以调出本地站点和其他站点的信息，实现多个采集点的互动和信息共享，并且方便仪表工程师安装和调试。

　　IO采集功能：硬件具备IO采集功能。

　　编程功能：本体自带CPU，可完成基本的逻辑控制和数据处理。

　　三、监控系统

　　功能：车间布局采集点图形再现、友好的消息系统(报警)、无人值守短息提示通知、实时报表和趋势、历史报表追溯和历史趋势、数据归档、开放性数据接口(连接MES)。

　　系统优点：整套系统结构简单、环境适应能力强、通讯数据传送稳定、拓展性强、灵活抗造的可编程客户端的功能、安装方便、采集点无需布线、体积小、数据接口开放。
